최대 5kV의 디지털 절연 테스트

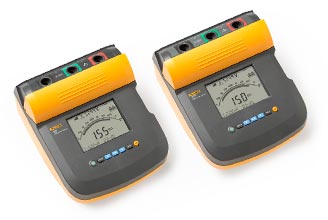

다시 설계된 Fluke 1550C 절연 저항 테스터는 최대 5kV 디지털 절연 테스트를 제공하므로 스위치 기어, 모터, 발전기 및 케이블과 같은 광범위한 고전압 장비를 테스트하는 데 적합합니다. Fluke 절연 테스터는 현재 동급 최고의 3년 품질 보증 및 CAT IV 600V 안전 등급을 제공할 뿐 아니라 IEEE 43-2000에 지정된 전 범위의 테스트 전압으로 테스트를 수행할 수 있습니다. 측정 스토리지와 PC 인터페이스를 갖춘 1550C는 잠재적인 장비 고장을 발생하기 전에 식별할 수 있도록 설계된 예방 또는 예측 유지보수 프로그램을 위한 완벽한 도구입니다.
|
기능 및 이점:
- 최대 5kV의 테스트 전압으로 모든 분야에 적합한 솔루션 제공
- CAT III 1000V, CAT IV 600V 안전 등급
- 전압이 있을 때 이를 사용자에게 알리고 최대 600V ac 또는 dc 전압 판독 기능을 제공하여 사용자 안전을 강화하는 절연 파괴 전압 검출
- 250V~1000V에서는 50V 스텝, 1000V 이상에서는 100V 스텝으로 테스트 전압 선택 가능
- 측정 값을 최대 99개의 메모리 위치에 저장할 수 있으며 각 위치에 고유한 사용자 정의 라벨이 할당되어 손쉽게 불러올 수 있음
- 배터리 수명이 길어 충전 후 최대 750회 이상의 테스트 수행 가능
- 추가 설정 없이 유전 흡수율(DAR) 및 분극 지수(PI) 자동 계산
- 가드 시스템으로 높은 저항 측정 값에 대한 표면 누출 전류의 영향 제거
- 화면을 용이하게 볼 수 있는 대형 디지털/아날로그 LCD
- 정전 용량 및 누출 전류 측정
- 파괴 테스트를 위한 램프 기능
- 최대 2TΩ의 저항 측정
- 정기 테스트를 위해 최대 99분까지 타이머 설정 가능
- 3년 품질 보증
|
전기 사양
테스터의 정확도는 작동 온도가 0°C~35°C일 때 교정 후 20년 동안 보장됩니다. 작동 온도가 범위(-20°C~0°C 및 35°C~50°C)에서 벗어난 경우 1°C당 ±0.25%를 추가합니다(20% 대역에서는 1°C당 ± 1% 추가).
절연 저항 측정 |
|
테스트 전압(dc) |
범위(dc) |
정확도(± 판독값) |
| 250V |
< 200kΩ
200kΩ~5GΩ
5GΩ~50GΩ
> 50GΩ |
지정되지 않음
5%
20%
지정되지 않음 |
| 500V |
< 200kΩ
200kΩ~10GΩ
10GΩ~100GΩ
> 100GΩ |
지정되지 않음
5%
20%
지정되지 않음 |
| 1000V |
< 200kΩ
200kΩ~20GΩ
20GΩ~200GΩ
> 200GΩ |
지정되지 않음
5%
20%
지정되지 않음 |
| 2500V |
< 200kΩ
200kΩ~50GΩ
50GΩ~500GΩ
> 500GΩ |
지정되지 않음
5%
20%
지정되지 않음 |
| 5000V |
< 200kΩ
200kΩ~100GΩ
100GΩ~1TΩ
> 1TΩ |
지정되지 않음
5%
20%
지정되지 않음 |
10000V
(1555만 해당) |
< 200kΩ
200kΩ~200GΩ
10GΩ~2TΩ
> 2TΩ |
지정되지 않음
5%
20%
지정되지 않음 |
| 막대 그래프 범위 |
0~1TΩ |
| 절연 테스트 전압 정확도 |
1mA 부하 전류에서 -0%, +10% |
| AC 메인 전류 제거 유도 |
최대 2mA |
|
정전 용량 부하 충전 속도 |
μF당 5초 |
|
정전 용량 부하 방전 속도 |
1.5s/μF |
|
누출 전류 측정 |
범위: 1nA~2mA |
정확도: ±(5% + 2nA) |
|
정전 용량 측정 |
범위: 0.01uF~15.00μF |
정확도: ±(15% 판독값 + 0.03μF) |
|
타이머 |
범위: 0~99분 |
분해능 정확도:
설정: 1분
표시: 1초 |
|
작동 중인 회로 경고 |
경고 범위:
30V~660V ac/dc,
50/60Hz |
전압 정확도:
±(15% + 2V) |
일반 사양 |
| 디스플레이 |
75mm x 105mm |
| 전원 |
12V 리드 산성 충전식 배터리, Yuasa NP2.8-12 |
| 충전기 입력(AC) |
충전기 입력(AC) 85V~250V ac 50/60HZ 20 VA |
| 이 Class II(이중 절연) 기기는 Class 1(접지됨) 전원 코드와 함께 제공됩니다. 보호 접지 단자(접지 핀)는 내부에 연결되어 있지 않습니다. 추가 핀은 추가 플러그 유지용으로만 사용됩니다. |
| 치수 |
170 mm x 242 mm x 330 mm(6.7 in x 9.5 in x 13 in) |
| 중량 |
3.6 kg(7.94 lb) |
| 온도(작동) |
-20ºC~50ºC(-4ºF~122ºF) |
| 온도(보관) |
-20ºC~65ºC(-4ºF~149ºF) |
| 습도 |
31ºC에서 80%, 50ºC에서는 50%로 선형 감소 |
| 고도 |
2000 m |
| 인클로저 밀봉 |
IP40 |
| 입력 과부하 보호 |
1000V AC |
| 전자기 호환성 |
EN 61326 |
| 인증 |
   |
| 안전 준수 |
CAT III 1000V, CAT IV 600V |
| 공해 지수 |
2
|
| 모델 이름 |
설명 |
| Fluke 1550C |
Fluke 1550C 5 kV Insulation Tester
Includes:
- Test cables with alligator clips (red, black, green)
- Infrared adapter with interface cable
- FlukeView® Forms Basic CD-ROM
- AC power cord
- Soft carrying case
- English manual
- User's manual on CD-ROM
- Quick reference card
- Software license agreement
- Registration card
- FlukeView® Forms installation guide
- USB-IR cable installation guide
|
| CarePlan |
| G3P-Group2 |
GOLD CarePlan |
| G3P-Group3 |
GOLD CarePlan |
| S3P-Group2 |
SILVER CarePlan |
| S3P-Group3 |
SILVER CarePlan |
| 테스트 리드, 프로브 및 클립 |
| TL1550EXT |
TL1550EXT, 25피트 연장 테스트 리드 세트 |
