 글쓴이 : 피앤에스
조회 : 125

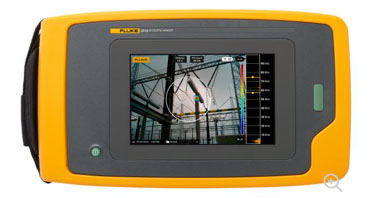

  [초음파카메라] Fluke ii910 정밀 음향카메라

  모델명 : Fluke ii910


주요 기능

  • 빠르고 간편한 부분 방전 감지 및 PD 테스트
  • 가동 중단 감소 및 가동 시간 증가
  • PD를 찾고 수정하여 매일 비용을 절감하고 에너지를 절약합니다.
  • 부분 방전 캡처 및 분석을 위한 PDQ 모드
제품 개요: Fluke ii910 정밀 음향카메라

드디어 한 가지 도구에서 부분 방전을 쉽게 감지, 검색 및 분석할 수 있습니다.

부분 방전 감지에 너무 많은 시간을 소모해 지치셨습니까? 부분 방전, 코로나 방전, 가스 및 진공 누출 위치를 찾을 수 있도록 설계된 ii910 정밀 음향카메라를 소개합니다. ii910 음향 이미징 카메라의 획기적인 기술은 배전 및 산업용 고전압 장비를 검사하고 유지 관리하는 팀을 위한 비용 효율적이고 안전하며 효과적이고 편안한 도구입니다.

보이지 않는 위협…. 이제는 볼 수 있습니다.

부분 방전은 팀이 매일 모니터링하는 심각한 문제입니다. 절연체, 변압기, 스위치 기어 또는 고전압 전력선 등 어떤 것을 스캔하더라도 문제를 조기에 신속하게 발견해야 합니다. 확인되지 않은 부분 방전은 아크 섬락으로 인한 정전, 화재, 폭발 또는 사망을 초래할 수 있습니다. 환경과 인간의 삶에 영향을 줄 수 있는 위험 외에도 매우 높은 비용이 발생하게 됩니다. 장비의 가동을 중단하면 시간당 수백만 달러의 가동 중단 비용이 발생할 수 있으며, 연구에 따르면 데이터 센터 하나가 가동 중단되면 분당 8,851달러의 비용이 발생할 수 있습니다. 이외에 미국 에너지부는 정전으로 인해 미국 경제가 연간 1500억 달러의 손해를 입게 될 것으로 추정했습니다.

PD를 위한 주요 스캔 영역

  • 단열체
  • 변압기
  • 고전압 전력선
  • 스위치 기어
  • 어레스터
  • 버스바
  • 고전압 코일
  • 차단기
  • 커패시터

신속하고 안전하게

ii910은 모든 누출 및 PD 문제를 위해 여러분이 찾던 일체형 도구입니다. 필요한 모든 것을 바로 이용할 수 있습니다. 간단한 원버튼 캡처와 대형 7인치 터치스크린 LCD로 영역이나 환경을 빠르게 스캔하고 필요한 모든 사진과 비디오를 얻을 수 있습니다. 추가 도구나 장비가 필요 없습니다. 필요한 번거로운 보조 케이블 또는 장치 없이도 완전한 이동성과 유연성이 제공되므로 누출/PD 감지와 누출/PD 수정 작업 간에 더욱 유연하게 전환할 수 있습니다

신뢰할 수 있는 Fluke의 뛰어난 안전 성능

Fluke ii910 Precision Acoustic Imager는 배전 및 산업용 고전압 장비를 지속해서 검사하고 유지 관리하는 고전압 전기 기사, 전기 테스트 엔지니어 및 그리드 유지보수 팀을 위한 완벽한 도구입니다. ii910은 고전압 장비를 유지하고 치명적인 사고를 방지하기 위해 부분 방전을 빠르고 쉽게 감지하고 찾을 수 있는 안전한 방법을 제공합니다. ii910은 SoundSight™ 기술을 사용하여 들리는 소리를 시각적 표현으로 변환하므로 문제 영역을 빠르게 찾을 수 있습니다. 주파수 범위가 2 ~ 100Khz인 ii910의 고주파 역량으로 조기 감지가 가능하며, 따라서 유지 보수를 조기에 계획할 수 있습니다.

섬락 발생전 검색과 해결

부분 방전은 치명적인 장비 고장에서부터 인명 손상을 일으킬 수 있는 아크 섬광까지 매우 심각하고 높은 비용이 들 수 있는 여러 가지 문제를 일으킬 수 있습니다. 이러한 사고를 막을 수 있는 유일한 방법은 장비를 제대로 검사하고 유지 관리하는 것입니다. ii910 Precision Acoustic Imager는 PD를 더욱 빠르고 쉽게 찾을 수 있도록 제작되었습니다. 헤드폰을 착용하고 아주 미세한 소리를 듣거나 작은 화면에서 문제를 찾아내기 위해 눈을 가늘게 떠야 하던 시대는 지났습니다. 멀리 떨어진 곳에서 문제를 찾을 때 ii910만 있으면 됩니다. 코드나 기타 부속품을 매달거나 이러한 부속품들이 엉키는 일이 없습니다. 간단히 장비를 들어 전원을 켜고 문제를 찾기만 하면 됩니다.

내구성 높은 제품에서 안정성을 기대할 수 있습니다

고전압 장비에서 작업할 때는 안전이 중요합니다. Fluke에서는 안전이 가장 중요합니다. 그 밖의 모든 것은 보너스입니다. 특정 마이크 위치와 정교한 알고리즘이 결합된 ii910 Precision Acoustic Imager는 120m 떨어진 곳에서 PD 및 코로나 방전을 감지할 수 있습니다. 이는 필요한 거리보다 더 먼 곳에 있을 수 있으며 동시에 모든 문제 지역을 효과적이고 효율적으로 찾을 수 있음을 의미합니다. ii910은 외부 코드나 부착해야 할 부속 장치가 없으므로 정비 시 어떤 장비에도 엉키지 않도록 합니다. 음향 영상 기술을 통해 소리의 반사도를 파악할 수 있을 뿐 아니라, 문제를 찾아내기 위해 직접적인 시야를 확보하지 않아도 됩니다. 즉, 캐비닛을 열지 않고도 PD를 찾을 수 있습니다.

교육을 받지 않아도 쉽고 빠르게 찾을 수 있습니다.

ii910은 누구나 사용할 수 있도록 설계되어 교육이 거의 또는 전혀 필요 없습니다. 이 도구를 작동하는 데는 자격증이 전혀 필요하지 않습니다. 한 번의 버튼으로 간편하게 ii910을 켜고 주파수 범위를 선택하거나 도구 스스로 선택하도록 하면 PD 또는 누출을 즉시 스캔하기 시작합니다. 일단 사운드에 대한 이미지를 찾으면 비디오나 사진을 찍어 주석을 추가한 후 나중을 위해 사용할 수 있습니다. 특정 누출 또는 PD에 대한 자세한 내용을 알고 싶다면 PDQ 또는 LeakQ로 전환하십시오.

제품 사양: Fluke ii910 정밀 음향카메라
센서
주파수 대역 2kHz~100 kHz
감지 범위 0.5m~120m 초과(1.6피트~393피트 초과)*
시야각 63 °±5 °
공칭 프레임 속도 25FPS
*주변 조건에 따라 다름
내장 디지털 카메라(가시 광선)
FOV(Field of View) 63 °±5 °
초점 고정 렌즈
디스플레이
크기 7인치 LCD(햇빛 아래에서 판독 가능한 백라이트 포함)
해상도 1,280x800(1,024,000픽셀)
터치스크린 정전식
음향 영상 예, SoundMap™ 이미지
이미지 저장
저장 용량 내부 메모리(사진 파일 999개 및 비디오 파일 20개 용량)
이미지 형식 시각 및 SoundMap™ 혼합형 .JPG 또는 .PNG
비디오 형식 시각 및 SoundMap™ 혼합형 .MP4
비디오 길이 최장 5분
디지털 내보내기 데이터 전송용 USB-C 규격
음향 측정
측정 범위 12.1 dB SPL ~ 114.6 dB SPL ±1 dB SPL 2 kHz
4.4 dB SPL ~ 101.2 dB SPL ±2 dB SPL 19 kHz
12.8 dB SPL ~ 119.2 dB SPL ±1 dB SPL 35 kHz
19.8 dB SPL ~ 116.1 dB SPL ±3 dB SPL 52 kHz
41.4 dB SPL ~ 129.0 dB SPL ±1 dB SPL 80 kHz
54.4 dB SPL ~ 135.5 dB SPL ±1 dB SPL 100 kHz
자동 최대/최소 dB 게인 자동 또는 수동 중 사용자가 선택 가능
주파수 대역 선택 사용자가 사전에 설정하거나 수동으로 입력하여 선택 가능
소프트웨어
간편한 사용 직관적인 사용자 인터페이스
추이 그래프 주파수 및 dB 눈금
지점 마커 이미지 중심점에서 dB 레벨 판독
배터리
배터리(현장에서 교체 가능, 충전식) 2x 충전식 리튬 이온, Fluke BP291
배터리 수명 배터리당 6시간(제품에 예비 배터리 포함)
배터리 충전 시간 3시간
AC 배터리 충전 시스템 외부 이중 베이 충전기, EDBC 290
일반 사양
표준 팔레트 3: 회색조, 아이언보우, 파랑-빨강
작동 온도 0°C-40°C(32°F-104°F)
보관 시 온도 -20°C~70°C(-4°F~158 °F), 배터리 제외
상대 습도 10%~95%, 비응축
크기(HxWxL) 186mm x 322mm x 68mm(7.3인치 x 12.7인치 x 2.7인치)
무게(배터리 포함) 2.15 kg (4.74 파운드)
방진방수 등급(IP) IP40 보호
보증 2년
자체 진단 알림 배열 상태 테스트로 마이크 배열에 주의가 필요한 시점 식별
지원 언어 네덜란드어, 영어, 핀란드어, 프랑스어, 독일어, 이탈리아어, 일본어, 한국어, 폴란드어, 포르투갈어, 러시아어, 중국어 간체, 스페인어, 스웨덴어, 중국어 번체
RoHS 규격
안전
일반 안전 IEC 61010-1
전자파 적합성(EMC) 국제 IEC 61326-1: 휴대용 전자파 환경 IEC 61326-2-2
CISPR 11: Group 1, Class A
대한민국(KCC) Class A 장비(산업용 방송 및 통신)
미국(FCC) 47 CFR 15 subpart B. 이 제품은 15.103항에 따라 면제 장치로 간주합니다.

구성 내용:

  • 영상 장비
  • AC 전원 공급 장치 및 배터리 팩 충전기(범용 AC 어댑터 포함)
  • 견고한 리튬 이온 스마트 배터리 팩 2개
  • USB 케이블
  • 견고한 휴대용 하드 케이스
  • 조정 가능한 손잡이 끈과 목에 거는 끈

.
