[초음파카메라]

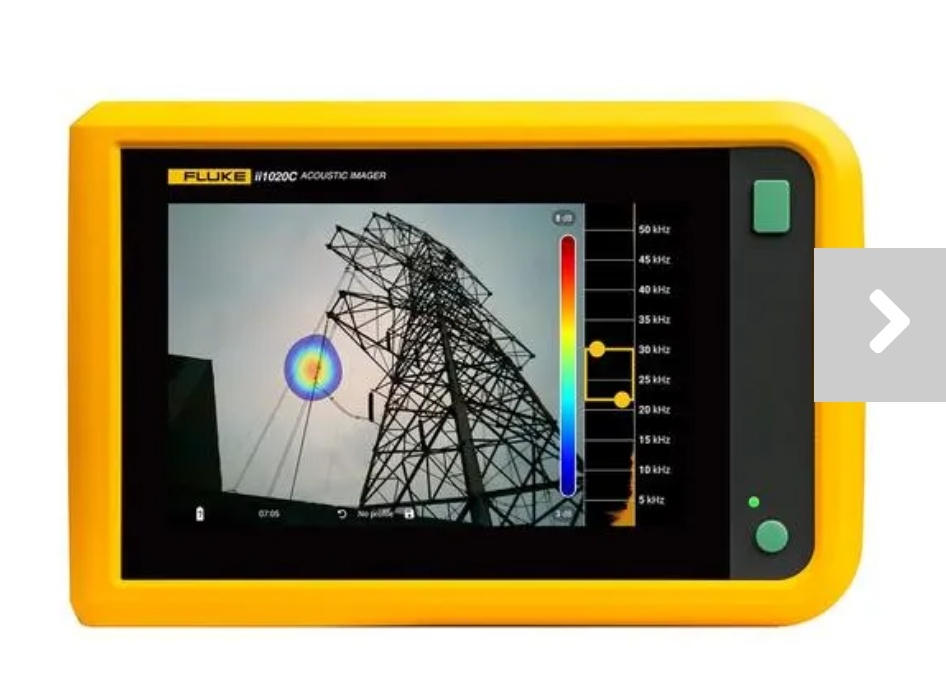

FLUKE-ii1020C 초음파카메라
모델명 :
FLUKE-ii1020C
|
|
제품 개요: Fluke ii1020C 음향 이미저
Fluke ii1020C 는 가스 누설, 부분방전 및 기밀(에어타이트) 검출 분야의 전문가용 음향 이미저입니다.
SoundSight™ 기술은 초음파 이미지를 가시 이미지 위에 중첩하여, 엔지니어가 문제 지점을 실시간으로 빠르게 탐지할 수 있도록 지원합니다. Fluke ii1020C는 LeakQ™와 PDQ™ 두 가지 검출 모드를 제공합니다. LeakQ™ 모드는 누설 크기를 실시간으로 표시하고 누설 비용을 추정하며, PDQ™ 모드는 통합된 머신러닝 모델을 통해 부분방전 모드 및 유형을 인식하고 발생 확률을 평가합니다.검출 후에는 원클릭 보고서 생성 기능을 통해 즉시 리포트를 작성할 수 있어, 작업 시간과 노력을 절감할 수 있습니다.
가스 누설 검출
- 정밀한 검출: 202개의 디지털 MEMS 마이크, 업그레이드된 알고리즘, -26dBFS 고감도 이미징을 적용하여 소음이 많은 산업 환경에서도 압축공기, 진공 음압 시스템, 공압 장비의 누설 지점을 빠르게 포착합니다.
- 빠른 위치 탐지: SoundSight™ 기술은 누설로 인해 발생한 음파를 음향 이미지로 변환하여 가시 이미지 위에 중첩하며, 1300만 화소 및 3배 디지털 줌을 통해 누설 지점을 7인치 LCD 화면에서 선명하게 확인할 수 있습니다.
- 에너지 효율 향상: LeakQ™ 모드는 누설률을 실시간으로 모니터링하고 손실량을 정량화하여 에너지 낭비를 줄이고 생산 비용 절감에 기여합니다. 또한 기기 내 원클릭 보고서 생성 기능을 통해 업무 효율을 최적화합니다.
- 안전성 확보: 안전한 거리에서 위험한 가스 누설을 감지하고, 사전 예방 조치를 통해 안전하고 신뢰성 있는 생산 환경을 유지합니다.
제품 사양: Fluke ii1020C 음향 이미저
| 제품 사양 |
| 주요 특징 |
ii1020C |
| 센서 |
| 마이크 수 |
202개의 디지털 MEMS 마이크 |
| 주파수 대역 |
2 kHz ~ 100 kHz |
| 2 kHz ~ 64 kHz |
| 작동 거리1 |
0.5 ~ 120 m |
| 시야각(FOV) |
64° x 48° (일반) |
| 정격 프레임 속도 |
25 FPS |
| 내장 디지털 카메라(가시광) |
| 시야각(FOV) |
64° x 48° (일반) |
| 초점 |
고정 렌즈 |
| 줌 |
3배 디지털 줌 |
| 해상도 |
1.3 MP |
| 디스플레이 |
| 크기 |
7인치 LCD(햇빛 아래에서도 판독 가능한 백라이트 기능) |
| 해상도 |
1280 x 800 (1,024,000 픽셀) |
| 터치스크린 |
정전식 |
| 음향 이미지 |
SoundMapTM 이미지 |
| 이미지 저장 |
| 저장 용량 |
128 GB |
| 이미지 형식 |
가시광 이미지와 SoundMapTM 이미지 (.JPG) |
| 비디오 형식 |
가시광 이미지와 SoundMapTM 비디오 (.MP4) |
| 비디오 길이 |
최대 5분 |
| 디지털 출력 |
USB-C 데이터 전송 |
| 음향 측정 및 분석 |
| 감도(일반) |
-26dBFS |
| 신호 대비 잡음비(SNR) |
73dBA |
| 분류 및 정량 분석 |
| LeakQTM |
누설 크기 및 누설 비용 산출 |
| PDQ ModeTM |
부분방전 유형 분류, 부분방전 발생 확률 산출, 실시간 PRPD 플롯 표시 |
| 주파수 대역 선택 |
사용자 선택 가능(사전 설정 또는 수동 입력) |
| 배터리 |
| 배터리 |
교체형 충전식 리튬이온 배터리 (기본 2개 제공) |
| 배터리 사용 시간 |
3.5시간 이상 |
| 배터리 충전 시간 |
3시간 미만 |
| 배터리 충전 방식 |
USB-C 내장 충전 또는 별도 충전 베이스(옵션) 사용 |
| 소프트웨어 |
| 사용 편의성 |
직관적인 사용자 인터페이스 |
| 음향: dB 스케일 표시 |
켜기/끄기 |
| 음향: 프로파일 |
사전 설정 캡처 프로파일 |
| 음향 : 고주파 |
지원 |
| 음향 : 다중 소스 |
단일 또는 다중 소스 표시 |
| 팔레트 : 색상 |
3가지 색상 : 회색조, 아이언보우, 파랑-빨강 |
| 팔레트 : 투명도 조절 |
지원: 1~100% |
| 그레이스케일 모드 |
지원 |
| 중심 포인트 마커 |
켜기/끄기, 중심부 dB수치 표시 |
| 트렌드 그래프 |
주파수 및 dB 눈금 |
| 누설 값 |
누설 비용, 누설량 |
| 마스터 관리자 메뉴 |
지원 |
| 주석 |
자산 이름, 자산 ID, 자산 유형, 누출 유형, 가스 유형, 압력 |
| 사진 메모 |
참고용 최대 4개의 사진 메모 |
| 자산 검사 상태 |
교정됨', '교정 전', '미확인' |
| 자산 ID |
텍스트 입력 및 자동 QR 코드 기반 자산 ID 식별 |
| 조치 주석 |
조치 요구사항, 조치 우선순위 레벨, 조치 참고 사항 |
| 주파수 범위 |
수동 / 자동 |
| 리포트 |
기기 내 원클릭 보고서 생성 및 저장 |
| 기타 |
작동 조건, 날씨 참고 사항 |
| 일반 사양 |
| 삼각대 홀더 / 커넥터 |
지원, 1/4"-20 |
| LED 조명 / 플래시 |
지원 |
| USB 포트 |
USB-C 2개 |
| 무선 통신 |
Wi-Fi, Bluetooth |
| 작동 온도 |
-10 ~ 45 °C |
| 보관 온도 |
-20 ~ 70 °C, 장착된 배터리 제외 |
| 상대 습도 |
10 ~ 95 % (비응축) |
| 크기(H x W x L) |
235 mm x 154 mm x 46mm |
| 무게(배터리 포함) |
1.2 kg |
| 방진·방수 등급 (IP) |
IEC 60529: IP54 |
| 보증 기간 |
2년 |
| 자가 진단 알림 |
마이크 어레이 상태 점검 |
| 지원 언어 |
한국어, 일본어, 영어, 중국어 간체 |
| RoHS 준수 |
준수 |
| 안전 |
| 일반 안전 규격 |
IEC 61010-1: 오염도 2 |
| 전자파 적합성(EMC) 국제 기준 |
EC 61326-1: 산업 전자기 환경, CISPR 11: 그룹 1, Class A |
¹ 주변 환경 조건에 따라 다를 수 있음
|
|
|
