[열화상카메라]

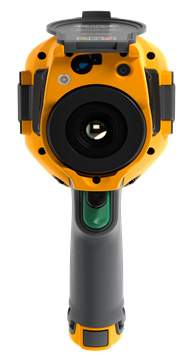

FLUKE Ti480U Ti401U Ti300U 열화상카메라
모델명 :
FLUKE Ti480U Ti401U Ti300U 열화상카메라
|
|
주요 기능
- 새로운 센서 및 광학 시스템 구성으로 이미징 효과가 매개 변수 제한 없이, 향상된 이미지 선명도로 타겟과 문제 영역이 보다 명확하게 나타납니다.
- UltraFocus 포커싱 기술: 이미지 알고리즘의 효과적인 포커싱이 복잡한 장면에서 온도 차이에 따라 1초 안에 자동으로 포커스를 맞출 수 있습니다.; 레이저 자동 포커스로 측정 타겟을 자유롭게 선택; 연속 자동 포커스 기능이 측정 작업을 쉽게 도와줍니다.
- 최대 30Hz 프레임 속도로, "카메라 모션"의 전체 범위가 부드럽고 자유로운 관찰, 끊김과 프레임 지연 없는 비디오 레코딩을 지원합니다.
- 최대 1200℃의 온도 측정 범위를 통해 더 높은 공정 요구 사항을 확인하고 더 많은 R&D 분야에 활용될 수 있습니다.
- 최대 10배 디지털 줌, 자유로운 화면 확대, 원거리 타겟 확인을 지원합니다.: 고전압 장비, 천장 파이프라인, 대형 기계 장비에서 활용될 수 있습니다.
- PC용 SmartView 적외선 소프트웨어는 열화상 비디오를 처리하고, 데이터를 분석하고, 보고서를 내보내며 작업의 마지막 단계를 마무리합니다.
- 클래식한 산업용 디자인: 프로페셔널 시리즈의 외관 디자인과 소재를 유지하여 한 손으로 잡기 편하고 조작이 쉬워 장시간 사용시에도 피로가 쉽게 쌓이지 않습니다.
제품 개요: Fluke Ti480U Ti401U Ti300U 열화상
Fluke 프로페셔널 시리즈는 Ti200, Ti300, Ti400부터 Ti480 Pro시리즈에 이르기까지 호평을 받고 있는 열화상 카메라 중 하나로 사용자의 목소리에 귀를 기울여 더 나은 제품 성능으로 발전시키고 있습니다.
새로운 센서를 사용한 프로페셔널 시리즈는 이제 "새로운 단계"에 접어들었고 이미지의 품질, 포커싱 속도 및 테스트 기능에서 크게 향상 되었습니다. 기존의 클래식한 디자인은 유지하면서, 더 나은 사용자 경험을 제공하며 현장 작업을 도와줍니다.
엔지니어들이 이 장비를 통해 주변 상황을 개선시키고 있다는 믿음으로 Fluke 또한 사용자들과 함께 공동의 목표를 위해 노력하고 있습니다.
제품 사양: Fluke Ti480U Ti401U Ti300U 열화상 카메라
| 제품 사양 |
Fluke Ti480u |
Fluke Ti401u |
Fluke Ti300u |
| 일반 사양 |
| 적외선 해상도 |
640×480 |
640×480 |
384×288 |
| SuperResolution |
1280×960 |
- |
- |
| 검출기 유형 |
무냉각 초점면 적외선 검출기 |
온도 민감도 (NETD)
@ 30 °C |
50 mk (0.05 °C) |
75 mk (0.075 °C) |
75 mk (0.075 °C) |
| 스펙트럼 영역 |
7 ~ 14 μm |
| 이미지 프레임 속도 |
30 Hz/9 Hz |
30 Hz/9 Hz |
30 Hz/9 Hz |
| 렌즈 시야각 (FOV) |
25° x 19° |
| 공간 분해능 (IFOV) |
0.68 mrad |
0.68 mrad |
1.14 mrad |
| 최소 측정 거리 |
0.25 m |
0.1 m |
| 렌즈 초점 거리 |
f 24.8 |
f 15 |
| 초점 |
자동 / 수동 초점 |
| 렌즈 인식 |
자동 |
| 옵션 렌즈 |
2x 망원 렌즈 |
| 4x 망원 렌즈 |
| 광각렌즈 |
| 디지털 줌 |
1-10x |
1-10x |
1-4x |
| 측정 사양 |
| 온도 범위 |
-20 °C ~ 1200 °C |
-20 °C ~ 650 °C |
| 온도 측정 범위 |
-20 °C ~ 120 °C |
-20 °C ~ 120 °C |
| 0 °C ~ 650 °C |
0 °C ~ 650 °C |
| 300 °C ~ 1200 °C |
|
| 인텔리전트 범위 |
지원 |
지원 |
지원 |
| 온도 정확도 |
±2 °C 또는 2%, 더 큰 값 적용 (@ 23 °C ± 5 °C 공칭온도) |
| 온도 측정 영역 |
점: 16 |
| 선: 8 |
| 면: 12 |
| 전역 온도 보정 |
방사율, 환경 온도, 반사 온도, 상대 습도, 온도 측정 거리, 적외선 윈도우(온도 및 투과율) 보정 지원 |
| 면적 온도 측정 보정 |
지원 |
| 역역 소리 경보음 |
해당 영역의 최고, 최저 온도에 대한 고온 및 저온 경보 지원 |
| 온도 상승 기능 |
기준 온도는 해당 영역의 최고, 최저 또는 사용자 지정 온도일 수 있습니다. |
| 장비내 분석 |
장비 내 열화상 사진 또는 영상 즉시 분석 |
| PC 소프트웨어 |
SmartView IR |
| 이미지 디스플레이 |
| 디스플레이 화면 |
3.5" LCD, 640 × 480 |
| 이미지 모드 |
열화상 이미지, 실화상 이미지, PIP, 실화상 온도 측정 |
| 팔레트 |
그레이, 아이언10, 아이언레드, 레인보우, 그레이10, 미드그레이, 옐로우, 레인, 레인 |
| 팔레트는 반전될 수 있습니다. |
| 실시간 팔레트 미리보기 및 전환 지원 |
| 온도 범위 모드 |
온도 범위 자동 조정 지원 (최소 3°C) |
| 온도 범위 수동 조정 지원 (최소 2°C) |
| 온도 범위의 최대 최소 값을 터치로 선택할 수 있습니다. (최소 2°C) |
| 색상 및 소리 경보 |
지원. 이상 온도, 미만 온도 및 사이 온도 |
| 화면 내 표시되는 정보 |
최대, 최소, 평균 온도 및 온도 측정 변수 표시 |
| 최고/최저 온도 추적 |
고온 및 저온 표시 및 자동 추적 |
| IR-혼합 |
| 실화상과 열화상 이미지의 혼합 정도 |
0% ~ 100% |
| Picture-in-Picture (PIP) |
지원. 열화상 이미지의 크기,, 위치 및 혼합 정도 조정 가능 |
| 촬영 사양 |
| 디지털 카메라 |
1,300만 화소 렌즈를 갖춘 산업용 디지털 카메라 |
| 메모리 카드 |
Micro SD 카드, 표준 64 GB; 128 GB로 확장 가능 |
| 촬영 모드 |
단일 프레임 및 타임랩스 촬영 지원 |
| 이미지 파일 형식 |
.bmp .jpg |
| 화면 고정 |
단일 프레임 촬영 및 완전 방사형 비디오 녹화 지원 |
단일 프레임 촬영 지원 |
단일 프레임 촬영 및 완전 방사형 비디오 녹화 지원 |
| 코드 스캔 기능 |
지원. QR 코드 를 라벨로 스캔 가능합니다. |
| 주석 기능 |
음성, 텍스트 및 라벨 주석 지원 |
| 완전 방사형 비디오 녹화 |
분석을 위한 열화상 비디오 녹화 지원 |
|
분석을 위한 열화상 비디오 녹화 지원 |
| 완전 방사형이 아닌 비디오 녹화 |
열화상 비디오, 실화상 비디오 녹화 지원(분석용이 아닌 보기 전용) |
|
열화상 비디오, 실화상 비디오 녹화 지원(분석용이 아닌 보기 전용) |
| 비디오 프레임 속도 |
1 Hz ~ 9/16 Hz |
|
1 Hz ~ 9/16 Hz |
| 비디오 파일 형식 |
.is5, .mp4 |
|
.is5, .mp4 |
| 갤러리 |
캡처한 이미지 및 비디오 파일 보기, 편집 및 삭제 지원 |
| 데이터 연결 |
| 블루투스 연결 |
BT4.2 LE 지원 |
| USB 인터페이스 |
Type-A, USB 2.0 |
| HDMI 인터페이스 |
Mini HDMI 인터페이스, HDMI 1.4 |
| PC 소프트웨어를 통한 완전 방사형 비디오 분석 |
지원 |
- |
지원 |
| 소프트웨어를 통한 원격 디스플레이 |
지원 |
- |
지원 |
| 소프트웨어를 통한 원격 작동 |
지원 |
- |
지원 |
| HDMI 출력 |
HDMI 인터페이스를 통한 디스플레이 또는 프로젝터 연결 지원 |
| 보조 사양 |
| 레이저 |
지원 |
| 온도 특징 측정 |
온도 측정 선의 길이 측정 지원; 온도 측정 영역의 사각 및 원형 면적 측정 지원 |
| LED 토치/손전등 |
플래시라이트 및 플래시 모드 지원 |
| 전원 시스템 |
| 배터리 유형 |
7.2 V, 19 Whr 리튬이온 건전지, 현장에서 교체 및 충전 가능 |
| 배터리 수명 |
배터리 당 2~3시간
(*설정 및 사용량에 따라 실제 수명은 달라질 수 있습니다.) |
| 충전 모드 |
10-15V DC 충전 |
| 충전 시간 |
100%까지 2.5시간 |
| 에너지 절약 관리 |
자동 화면 꺼짐 |
| 배터리 충전 |
Ti SBC3B 듀얼 배터리 충전기 (110 V ac ~ 240 V ac, 50/60 Hz), 또는 배터리 장착 후 열화상 카메라 충전. 옵션인 12 V 차량용 충전기 어댑터 이용 |
| 외부 전원 공급 장치 |
전원 어댑터 (110 ~ 220 V, 50/60 Hz AC 전원) |
| 신뢰성 및 인증 |
| 안전 등급 |
IEC 61010-1: 오염 등급 2 |
| 전자기 호환성 (EMC) |
국제: IEC 61326-1: 산업용 전자기 환경; CISPR 11: Group 1, Class A
한국 (KCC): Class A 장비 (산업용 방송 통신 장비) |
| 무선 주파수 |
2400 MHz ~ 2483.5 MHz |
| 무선 출력 전력 |
<100 mW |
| 레이저 |
IEC 60825-1, Class 2; 650 nm; <1 mW |
| 외장 등급 |
IEC 60529: IP52 |
| 낙하 테스트 |
1m 낙하 테스트 저항 설계 |
| 실제 매개 변수 |
| 작동 온도 |
-10 °C ~ 50 °C |
| 보관 온도 |
-20 °C ~ 50 °C, (배터리 없이) |
| 상대 습도 |
0% ~ 95% (비응축) |
| 크기 |
27.9 cm x 12.2 cm x 17.5 cm |
| 무게 |
1215 g |
1188 g |
| 보증 및 유지 |
| 보증 기간 |
2년 |
| 권장 교정 주기 |
2년 |
| 언어 지원 |
| 지원 언어 |
중국어 간체, 영어 |
| 옵션 렌즈 |
| 렌즈 이름 |
시야각 |
중국어 간체, 영어, 일본어, 한국어, 중국어 번체 |
| 표준 렌즈 |
25° x 19° |
0.1 m (Ti300U)，0.25 m (Ti480/401U) |
| 광각 렌즈 |
44° x 34° |
0.1 m |
| 2x망원 렌즈 |
12° x 9° |
1.0 m (Ti480U/401U), 0.25 m (Ti300U) |
| 4x 망원 렌즈 |
7° x 5° |
3.0 m (Ti480U/401U), 1 m (Ti300U) |
|
|
