감소된 테스트 복잡성, 단순화된 작업의 흐름 및 직관적 사용자 인터페이스는 쉽게 사용할 수 있는 새로운 수준의 배터리 테스트를 제공합니다.

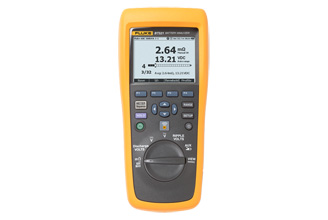

Fluke 500 시리즈 배터리 분석기는 관리, 문제 해결 및 중요한 배터리 백업 애플리케이션에 사용되는 각각의 고정형 개별 배터리 및 배터리 뱅크의 성능 테스트를 위한 이상적인 도구입니다. 직관적인 사용자 인터페이스, 컴패트한 디자인과 견고한 구조는 최적의 성능, 테스트 결과 및 신뢰성을 보장합니다. Fluke 500 시리즈 배터리 분석기는 자동 문자열 함수 테스트 및 테스트 프로브 통합 적외선 온도 측정 시스템을 사용하여 DC 전압 및 저항 테스트에서 완전한 조건 테스트에 이르기까지 다양한 범위를 담당합니다. 500 시리즈 배터리 분석기는 모든 유형의 고정형 배터리 측정을 위해 설계되었습니다.
Fluke BT510의 주요 기능
- 배터리 전압 – Fluke 배터리 분석기는 테스트 중인 배터리의 전압을 측정할 수도 있습니다.
- 방전 전압 – 방전 모드는 방전 또는 부하 테스트가 진행되는 동안 사용자가 지정한 간격으로 수 차례에 걸쳐 각 배터리의 전압을 수집합니다. 사용자는 배터리가 차단 전압까지 도달하는 시간을 계산할 수 있으며 이 시간을 통해 이 배터리의 용량 손실을 판별할 수 있습니다.
- 리플 전압 테스트 – DC 충전 및 인버터 회로에서 정류된 전압 중 불필요한 잔류 AC 성분을 측정합니다. 이를 통해 DC 충전 회로의 AC 성분을 테스트하고 배터리 노후화의 근본 원인 중 하나를 찾을 수 있습니다.
- 미터 및 시퀀스 모드 – 미터 모드는 빠른 테스트 또는 문제 해결에 사용할 수 있습니다. 이 모드에서는 측정 또는 시간 순서대로 판독값을 저장하고 읽을 수 있습니다. 시퀀스 모드는 여러 전원 시스템 및 배터리 시리즈의 유지보수 작업을 위한 모드입니다. 작업을 시작하기 전에 데이터 관리 및 보고서 작성 작업에 대한 프로필을 구성할 수 있습니다.
- 임계값 및 경고 – 사용자는 최대 10세트의 임계값을 구성하여 각 측정 후 통과/실패/경고 표시를 수신할 수 있습니다.
- 자동 보류 – 자동 보류가 켜진 상태에서는 판독값이 1초간 안정적으로 유지될 경우 해당 수치가 캡처됩니다. 판독값은 새 측정이 시작되면 캡처 해제됩니다.
- 자동 저장 – 자동 저장이 켜진 상태에서는 자동 저장 측정값이 캡처된 이후에 측정된 값이 내장 메모리에 자동으로 저장됩니다.
- Fluke 배터리 관리 소프트웨어 – 제품에서 PC로 데이터를 손쉽게 가져올 수 있도록 지원합니다. 측정 데이터 및 배터리 프로필 정보는 관리 소프트웨어를 통해 저장 및 보관되며 비교 및 추세 분석에 사용할 수 있습니다. 모든 측정 데이터, 배터리 프로필 및 분석 정보를 사용하여 보고서를 손쉽게 작성할 수 있습니다.
- 포괄적인 로깅 기능 – 테스트 도중 모든 측정 값은 자동으로 캡처되며 다운로드 전 또는 분주한 분석 전에 도구에서 검토할 수 있습니다.
- 최적화된 사용자 인터페이스 – 빠르고 편리한 설정을 통해 매번 올바른 데이터를 캡처할 수 있습니다.
- 배터리 수명 - 8시간 이상 연속 작동이 가능한 7.4 V 3000 mAh 리튬 이온 배터리가 사용됩니다.
- USB 포트 - 제공된 데이터 분석 및 보고서 관리 응용 소프트웨어에 빠르게 데이터를 다운로드할 수 있습니다.
- 업계 최고의 안전 등급 – 최대 CAT III 600 V, 1000 V dc 모든 종류의 배터리 전원 공급 장비의 안전 측정을 위한 등급
Fluke BT520의 주요 기능: 캐비넷 및 접근이 어려운 장소의 배터리 측정을 위해 설계되었습니다.
- 다음을 포함한 위 항목 모두
- BTL20 지능형 테스트 프로브세트: 길고 짧은 프로브 확장기 및 시각적/청각적 피드백을 위한 기본 탑재 LCD 디스플레이 및 스피커
- 대형 소프트 케이스
Fluke BT521의 주요 기능: 온도 측정 통합을 필요로 하는 사용자를 위해 설계되었습니다.
- 다음을 포함한 [19]1다음을 포함한 [21]
- BTL21 Interactive Test Probe(지능형 테스트 프로브): 긹고 짧은 프로브 확장기 및 시각적/청각적 피드백을 위한 기본 탑재 LCD 디스플레이 및 스피커, 그리고 각 테스트의 음극 배터리 포스트의 온도 측정을 위한 통합형 적외선 온도 센서
- 무선 기능은 Fluke 배터리 분석용 모바일 앱(Fluke BA Mobile)에서도 작동합니다.2
- 배터리 분석기에서 프로파일 및 관련 테스트 결과 보기
- (.csv) 데이터 형식으로 이메일을 통해 프로필과 테스트 결과를 발송하기
1Fluke BT-521과 함께 포함되지 않은 BLT20은
2현재 Fluke Connect® 앱과 호환되지 않음
전압 및 저항 임계값
Fluke 배터리 분석기를 사용하면 상위 및 하위 측정의 임계값 또는 공차 범위를 빠르고 쉽게 정의할 수 있습니다. 테스트 프로세스 도중에는 각 측정 이후에 통과, 실패 또는 경고의 결과를 표시하는 사전 정의된 임계값 수준에 측정된 값이 자동으로 비교됩니다. 최대 10개의 임계값 모음을 저장할 수 있으며 임계값 지표는 다음 기준에 따라 결정됩니다.
| 전압 |
저항 |
| > 전압 낮음 |
< 전압 낮음 |
< 기준 |
> 기준 및
< 기준 x
(1+경고 %) |
기준 x (1+실패) |
| 합격: |
실패 |
합격: |
경고 |
실패 |
FlukeView 배터리 관리 소프트웨어
Fluke 배터리 관리 소프트웨어를 사용하면 배터리 분석기의 데이터를 빠르고 쉽게 PC로 가져올 수 있습니다. 측정 데이터 및 배터리 프로파일 정보는 관리 소프트웨어를 통해 저장 및 보관되며 결과 비교 및 추세 분석에 사용할 수 있습니다. 모든 측정 데이터, 배터리 프로필 및 분석 정보를 사용하여 보고서를 손쉽게 작성할 수 있습니다.
- 빠른 보기(저장된 판독값)
- 프로파일 관리
- 최종 사용자가 정의한 임계값이 포함된 배터리 스트링의 히스토그램
- 배터리 추세 기록 데이터
- 여러 회의 방전 전압
- 빠른 보고서 설정
- Fluke 배터리 분석기 펌웨어 업그레이드
사용자가 정의한 임계값이 포함된 배터리 스트링의 히스토그램
배터리 추세 기록 데이터
여러 회의 방전 전압 Fluke 배터리 분석 모바일 앱
BT521은 전용 Fluke 배터리 분석기 모바일 앱을 통한 측정을 진행하는 동안 데이터 다운로드 및 원격 디스플레이를 위한 무선 통신을 제공합니다. 참고: Fluke BT521은 현재 Fluke Connect와 호환되지 않습니다. Fluke 배터리 분석 모바일 앱을 사용하여 수행 가능한 작업:
- 프로파일 찾기
- 시퀀스 테스트 데이터 검토
- 이메일로 시퀀스 테스트 데이터 전송
측정 프로파일 확인
이메일 측정 데이터 확인 | | |
|
| 기능 |
범위 |
분해능 |
정밀도 |
BT510 |
BT520 |
BT521 |
| 배터리 저항1 |
3 mΩ |
0.001 mΩ |
1% + 8 |
● |
● |
● |
| 30 mΩ |
0.01 mΩ |
0.8% + 6 |
● |
● |
● |
| 300 mΩ |
0.1 mΩ |
0.8% + 6 |
● |
● |
● |
| 3000 mΩ |
1 mΩ |
0.8% + 6 |
● |
● |
● |
| Vdc |
6 V |
0.001 v |
0.09% + 5 |
● |
● |
● |
| 60 V |
0.01 v |
0.09% + 5 |
● |
● |
● |
| 600V |
0.1 v |
0.09% + 5 |
● |
● |
● |
| 1000 v |
1V |
0.09% + 5 |
|
|
● |
| Vac (800 Hz filter로 45 Hz~500 Hz) |
600 v |
0.1 v |
2% + 10 |
● |
● |
● |
| 주파수 (Vac 및 Aac로 표시)2 |
500Hz |
0.1Hz |
0.5% + 8 |
● |
● |
● |
| AC 전압 리플 (최대 20KHz) |
600 mV |
0.1mV |
3% + 20 |
● |
● |
● |
| 6000 mV |
1mV |
3% + 10 |
● |
● |
● |
| Adc/Aac (Fluke i410의 액세서리와 함께) |
400 A |
1:00 AM |
3.5% + 2 |
|
|
● |
| 온도 |
0°C~60°C |
1°C |
2°C(4°F) |
|
|
● |
| 미터 모드 |
타임 스탬프와 함께 표시된 각각의 측정 위치에 대한 999개의 기록 |
| 시퀀스 모드 |
타임 스탬프가 표시된 최대 100개의 분석표 및 100개의 분석표 템플릿 (각 분석표에 최대 450개의 배터리를 저장할 수 있습니다). |
1 측정은 ac 입력 방법에 기초합니다. 입력 소스 신호는 100 mA, 1 kHz 미만입니다.
2 Trigger level VAC: 10 mV, Aac: 10 A |
| 측정 모드 |
BT510 |
BT520 |
BT521 |
| 저항 (mΩ) |
● |
● |
● |
| 배터리 전압 |
● |
● |
● |
| dc 전압 |
● |
● |
● |
| ac 전압 및 주파수 (Hz) |
● |
● |
● |
| 리플 전압 |
● |
● |
● |
| 음극 베터리 포스트의 온도 |
|
|
● |
| DC 및 ac 전류 (그리고 주파수) |
|
|
● |
| DMM 모드 |
● |
● |
● |
| 시퀀스 모드 |
● |
● |
● |
| 측정 모드 해제 |
● |
● |
● |
| 자동 측정 저장 |
● |
● |
● |
| 무선 통신 |
|
|
● |
| 메모리 보기 |
● |
● |
● |
| 일반 사양 |
| 크기(HxWxD) |
22 cm x 10.3 cm x 5.8 cm(9 in x 4 in x 2 in) |
| 중량 |
850 g(1.9 lb) |
| 화면 크기 |
7.7 cm x 5.6 cm (3 in x 2.2 in) |
| 인터페이스 |
USB mini |
| 보증 |
3년 |
| 환경 사양 |
| 작동 온도 |
0°C~40°C |
| 보관 온도 |
-20°C~50°C |
| 리튬 이온 배터리 충전 온도 |
0°C~40°C |
| 작동 습도 |
비-응축 (10°C) |
| 10°C~30°C 에서 80% RH 이하 |
| 30°C~40°C 에서 75% RH 이하 |
| 작동 고도 |
해발 2000 미터 |
| 보관 고도 |
해발 12,000 미터 |
| IP 등급 |
IP40 |
| 라디오 |
FCC 클래스 A |
| 진동 요구 사항 |
MIL-PRF-28800F: 클래스 2 |
| 낙하 테스트 요구 사항 |
1m |
| 온도 계수 |
28°C 초과 18°C 미만의 온도에 대해°C당 '0.1 x 지정된 정확도'를 더함 |
| 안전 준수 |
600 V CAT III |
| EMC |
IEC 61326 |
| ROHS |
중국, 유럽 |
| 보호 등급 2 |
공해 지수 II |
| 배터리 준수 |
UN38.3 |
| UL2054 |
| IEC62133 |
| IEC68-2-26, 25G, 및 29 당 2G | | | |
|
| 모델 이름 |
설명 |
| Fluke BT510 |
Fluke BT510 배터리 분석기
는 다음을 포함합니다:
- 배터리 분석기
- 4-와이어 테스트 핀 (세트)
- BTL10 기본 테스트 리드 (세트)
- 어댑터가 동봉된 175 TwistGuard™ 테스트 리드
- BP500 리튬 이온 배터리
- BC500 AC 충전기
- 소형 USB 케이블
- 어깨 스트랩
- 벨트 스트랩
- 자석형 걸이 스트랩
- FlukeView® 배터리 관리 소프트웨어
- 휴대용 소프트 케이스
- 예비 퓨즈 (2)
- 제로 Ohm 교정 저항기
|
| Fluke BT520 |
Fluke BT520 배터리 분석기는 다음 항목을 포함합니다:
- 배터리 분석기
- 4-와이어 테스트 핀 (세트)
- BTL10 기본 테스트 리드 (세트)
- 어댑터가 동봉된 175 TwistGuard™ 테스트 리드
- 익스텐더가 포함된 BTL20 지능형 테스트 프로브 세트 (온도 센서 미포함)
- BP500 리튬 이온 배터리
- BC500 AC 충전기
- 소형 USB 케이블
- 어깨 스트랩
- 벨트 스트랩
- 자석형 걸이 스트랩
- FlukeView® 배터리 관리 소프트웨어
- 휴대용 소프트 케이스
- 예비 퓨즈 (2)
- 배터리 태그
- 제로 Ohm 교정 저항기
|
| Fluke BT521 |
Fluke BT521 고급 배터리 분서기
은 다음을 포함합니다:
- 배터리 분석기
- 4-와이어 테스트 핀 (세트)
- BTL10 기본 테스트 리드 (세트)
- 어댑터가 동봉된 175 TwistGuard™ 테스트 리드
- 확장기 및 온도 센서가 내장된 BTL21 지능형 테스트 프로브 세트
- i410 AC/DC 전류 클램프
- BP500 리튬 이온 배터리
- BC500 AC 충전기
- 소형 USB 케이블
- 어깨 스트랩
- 벨트 스트랩
- 자석형 걸이 스트랩
- FlukeView® 배터리 관리 소프트웨어
- 휴대용 소프트 케이스
- 예비 퓨즈 (2)
- 배터리 태그
- 제로 Ohm 교정 저항기
|
| 케이스 및 홀스터 |
| Fluke C500L |
휴대용 소프트 케이스(대형) |
| Fluke C500S |
휴대용 소프트 케이스(소형) |
| 테스트 리드, 프로브 및 클립 |
| Fluke BT500-PROBETIP |
BTL10, BTL20 및 BTL21용 교환 프로브 팁 10개 |
