  [안전규격측정기] 절연내압시험기

  모델명 :



2001년 4월부터 전기 용품 단속법이 전기 용품 안전법으로 개명되어 이것에 수반해 내용도 일부 개정되었습니다. 법의 대상이 되는 전기 용품의 전품에 대한 절연 내압 검사와 결과의 기록이 필요해, 검사 효율의 업이 바람직하고 있습니다.

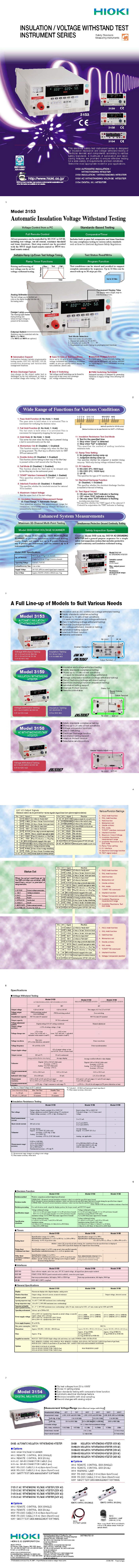

3153 자동 절연 내압 시험기는, RS-232 C 또는 GP-IB에 의해 풀 리모트로 절연·내압 시험을 일련으로 실시해, 시험 결과를 PC 수중에 넣는 것이 성과 검사 효율을 올립니다.

[ 내압시험부 ]

- 출력전압 : AC/DC AC0. 2~5.00kV, 500 VA(30분 정격) /DC0. 2~5.00kV, 50 VA(연속)

- 전압 설정방식 : 디지탈 설정(설정 분해가능:0. 01 kV)

- AC파형/주파수 : 정현파(무부하에서 폐해율5% 이하), 50/60 Hz전환 가능

- 전류 측정 범위 : 0.01 mA~100.0 mA/평균치 정류 실효가 표시(디지탈)

- 측정 레인지 (분해가능) : 10 mA(0.01 mA)/100 mA(0.1 mA)

- 판정 방식 : 윈도우·다과회 레이트 방식(디지탈 설정)

[ 절연 저항 시험부 ]

- 정격전압 : DC50~1200 V(1 V스텝에서 임의 설정 가능)

- 정격측정 전류 : 1mA

- 합선 전류 : 200 mA이하

- 측정 범위 : 0.10 ~9999MΩ/4레인지

- 측정 확실도 : 4% rdg. (대표 확실도/0. 5MΩ~1000MΩ)

- 판정 방식 : 윈도우·다과회 레이트 방식(디지탈 설정)

[ 타이머부 ]

- 설정 범위·확실도 : 0.3~999 s(0.3~99.9s/±50ms, 100~999s/±0.5 s)

- 지연 타이머 : 0.1~99.9 s(절연 저항 시험시의 판정하지 않는 임의 시간 설정 가능)

- 램프 타이머 : 0.1~99.9 s(내압 시험시의 시험 전압을 임의 시간 설정으로 상승, 하강 가능)

- 기능 : 50 스텝의 시험 설정을 32 파일까지 프로그램 가능 내압, 절연의 시험 내용을 각 10방법 메모리, hold, 버저

- 표시부 : 형광 표시관(디지탈 표시), 모니터 주기:2회/s이상

- 모니터 기능 : 출력전압·검출 전류·측정 저항 모니터 가능

- 전 원 : AC100~240 V(50/60 Hz), 1000VA max.

- 치수·질량 : 320W×155H×480D mm, 18kg

- 부 속 품 : 9615고압 테스트 리드(고압측·리턴 각 1), 전원 코드×1


[ 편 리 한 점 ]

① 풀 리모트 콘트롤
전기 안전 시험 시스템을 구축하는데, 넥인 PC로부터의 전압 제어를 할 수 있습니다. RS-232 C 또는 GP-IB로 발생 전압, 차단 전류, 저항해 귀의치, 타이머 시간 등 모든 컨트롤이 생깁니다.

② 프로그램 기능
소량 다품종의 생산 라인에 대해서는, 검사 대상에 의해 시험 조건이 여러가지입니다. 미리 메모리 되어 있는 시험 조건의 읽기가 생겨 시퀀서등으로의 완전 자동화에도 대응할 수 있습니다. 최대 32 파일, 1 파일 당 50 스텝의 메모리가 생깁니다.

③ 규격 시험에 대응
합격 여부 판정을 실시하는 콤퍼레이터 기능이나 타이머 기능을 내장해, 각종 안전 규격에 근거하는 시험이 용이하게 할 수 있습니다.

④ 램프 타이머 기능
내압 시험때에, 설정한 시간에 시험 전압의 상승/하강을 할 수 있습니다.

⑤ 인터락 기능
자동기 등 외부 장치로부터의 신호 입력에 의해, 출력을 차단해 시험을 할 수 없는 상태로 합니다. 자동 시험시등의 안전을 확보합니다.

⑤ 자동 방전 기능
피측정물에 충전된 전하를 본기내에서 방전해, 피측정물에 전하를 남기지 않습니다. 다음 공정의 검사에의 영향을 방지할 수 있습니다. (직류 내압 시험, 절연 저항 시험).

⑥ 리모트 콘트롤
PC나 외부 I/O에 의한 외부 제어 외에, 9613 한 손용 리모콘, 9614 양손용 리모콘으로 스타트/스톱의 제어를 할 수 있습니다.

⑦ PWM 스위칭 방식
전압 발생부에 PWM 스위칭 방식을 채용, 전원 전압 변동의 영향을 받지 않는 정확해 안정된 시험 전압을 발생하고, 고율 업으로 소형·경량화를 실현했습니다.

⑧ 형광 표시관
표시부에는 밝고 보기 쉬운 형광 표시관을 채용했습니다.

⑨ 3930 고압 스캐너(옵션)
3153으로 3930 고압 스캐너의 편성으로, 다점의 절연 내압 시험을 간단하게 할 수 있습니다. 싱글 엔드 입력은, 1 유니트 당 8포인트(임의점간의 경우는 4점)의 검사를 할 수 있어 최대 4 유니트 접속할 수 있습니다.


[ 주 사 용 처 ]

- 전기·전자기기의 절연 내압 시험

- 전기 부품의 절연 내압 시험
