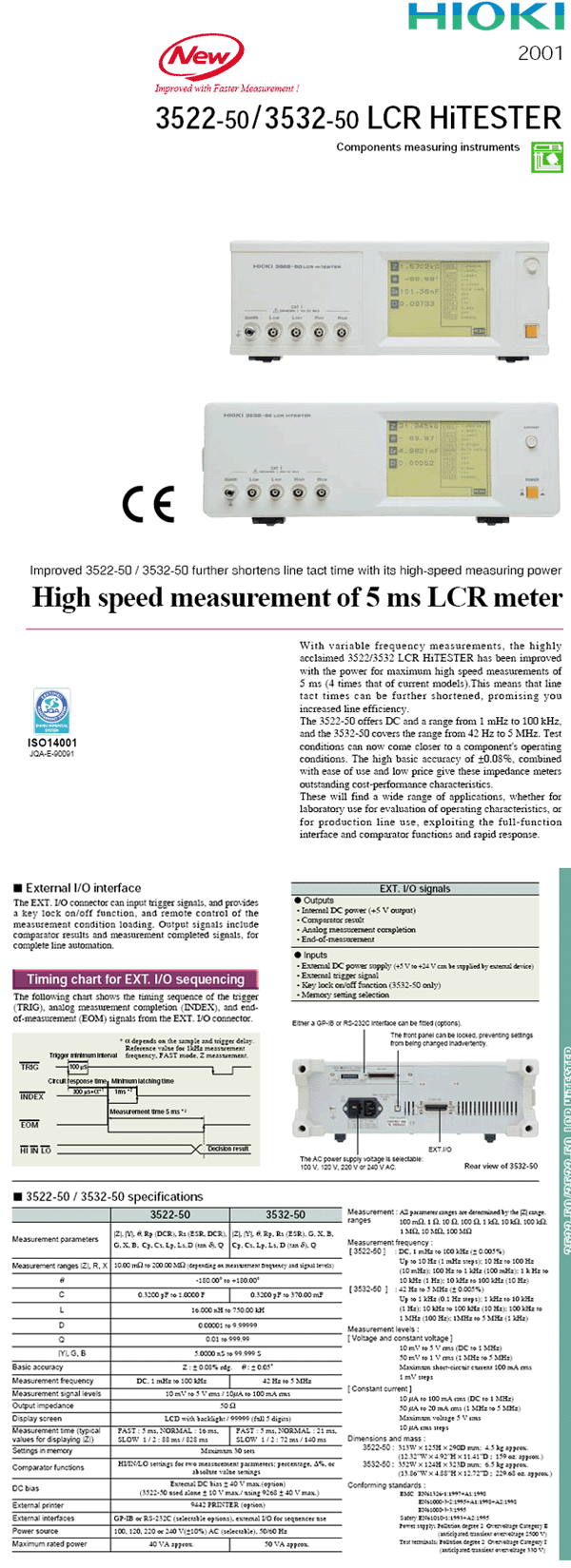

  [회로소자측정기] LCR 하이테스터

  모델명 :


- 측정 파라미터 : |Z|, |Y|, θ, Rp(DCR), Rs(ESR, DCR), G, X, B, Cp, Cs, Lp, Ls, D(tanδ), Q

- 측정 레인지 : 100m/1/10/100/1k/10k/100k/1M/10M/100MΩ(Z로(에서) 규정)

- 측정 범위 : |Z|, R, X;10.00mΩ∼200.00MΩ(측정 신호에 의한)
θ;-180.00˚∼+180.00˚/C;0.3200pF∼1.0000F
L;32.000nH∼750.00kH/D;0.00001∼9.99999
Q;0.01∼999.99/|Y|, G, B;5.0000nS∼99.999S

- 표시 : 「99999」 카운트, 백 라이트부 LCD

- 기본 확실도 : Z;±0.08% rdg. , θ;±0.05˚

- 측정 주파수 : DC, 1mHz∼100kHz(1mHz∼10Hz스텝)

- 측정 신호 레벨 : 10mV∼5V rms(1mV rms스텝) 10μA∼100mA rms(10μA rms스텝)

- 출력impedance : 50 Ω 일정

- DC바이어스 : 외부 DC바이어스 ±40V(옵션)

- 측정 시간 : FAST; 5ms, NORMAL; 16ms, SLOW1/2; 88ms/828ms(대표값)

- 콤퍼레이터 : 측정 항목으로부터 2종류각각의 상한·하한값설정(Hi, IN, Lo), %설정, 절대치 설정을 30종류까지 메모리 가능

- 외부 입출력 : 입력;방아쇠, 키로크, 측정 조건의 선택/DC5V∼24V(부논리)
- 출력;측정 종료, 콤퍼레이터 판정 결과/오픈 수집가

- 인터페이스 : GP-IB또는 RS-232C(옵션/9442프린터 접속 에는 9593-01RS-232C인터페이스가 필요)

- 전원 : AC100/120/220/240V±10%(세레크타불) , 50/60Hz 40VA max.

- 치수·질량 : 313W×125H×290D mm· 4.5kg

- 부속품 : 전원 코드 1
