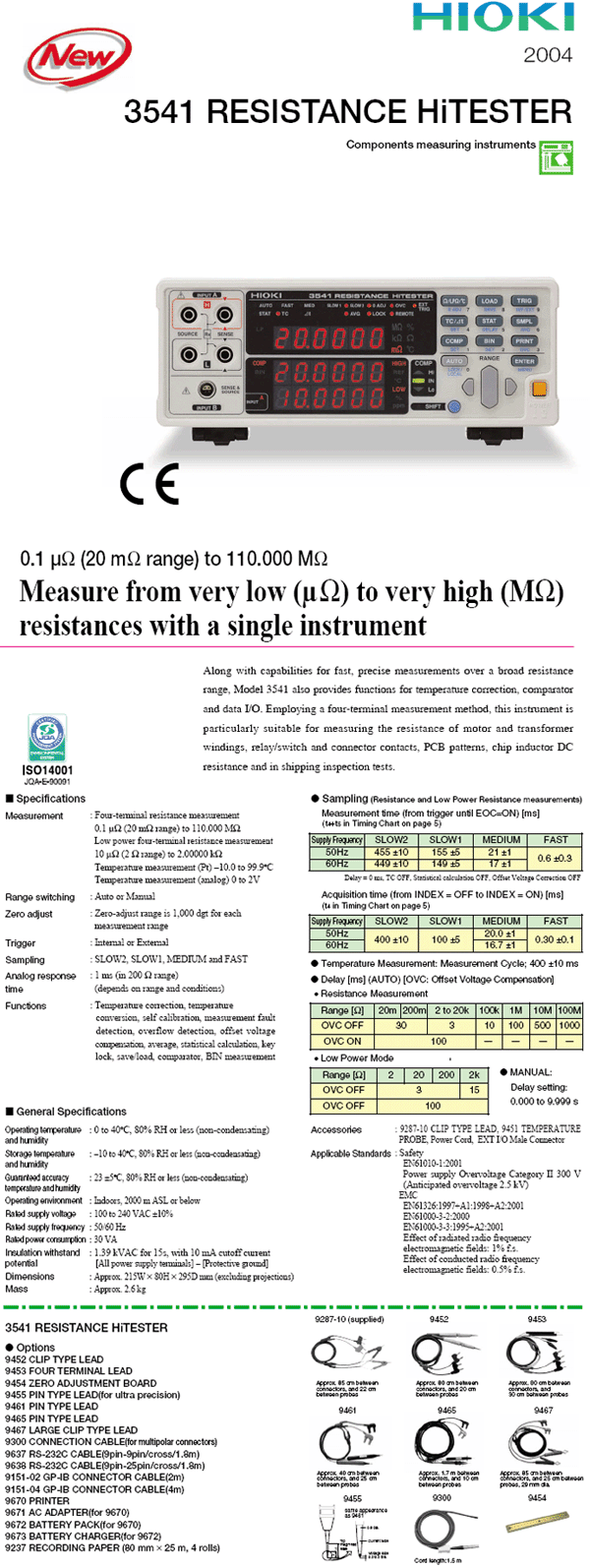

  [회로소자측정기] 저저항계

  모델명 :



 Wide Range, 고분해능, SYSTEM 계측에 대응하는 저항계
· 0.1μΩ(20.00mΩ)부터 110MΩ까지 광범위 측정
· 최고속도 0.6ms의 고속 Sampling(※설정 조건에 따라 다릅니다)
· Offset 전압 보정, 9451(Pt)/방사온도계에 의한 온도보정 기능
· 측정 Lead의 영향을 무시할 수 있는 4 단자법 채용
· 통계연산기능 내장으로 Option 9670에서 인쇄 가능
· 본체에는 9287 CLIP-TYPE LEAD가 부속되어 있으며, 그 외의 측정 목적에 따라 Option인 측정용 PROBE가 구비되어 있습니다.

[저항측정 RANGE]
- 20m/200mΩ, 2/20/200/2k/20k/100kΩ, 1M/10M/100MΩ,
- 최소 분해가능 : 0.1μΩ,
- Low Power일 때 : 2/20/200/2kΩ, 최소 분해가능: 10μΩ

[표 시]
- 20m ~ 20kΩ까지 200000 Count, 100k ~ 100MΩ까지 110000 Count, LED 표시

[측정정확도(SLOW2)]
- ±0.007% rdg. ±15dgt. (2k/20kΩ),
- Low Power일 때: ±0.011% rdg. ±100dgt. (2 ~ 2kΩ)

[측정 전류]
- DC 1A ~ 100nA, Low Power일 때: DC 10m ~ 10μA

[개방단자전압]
- DC 5V (20/200m), 2.6V (2 ~ 20k), 13V (1M ~ 100M),
- Low Power일 때: 60mV

* SAMPLING 속도(Delay=0ms, TC off 통계 연산off, Offset 전압 보정 off일 때)
- 50Hz
: 0.6ms ± 0.3ms(FAST) 21ms ± 1ms(MIDIUM) 155ms ± 5ms(SLOW 1) 455ms ± 10ms(SLOW 2)
- 60Hz
: 0.6ms ± 0.3ms(FAST) 17ms ± 1ms(MIDIUM) 149ms ± 5ms(SLOW 1) 449ms ± 10ms(SLOW 2)
- 응답 시간(순저항시):상기 Sampling 시간+약1ms(설정 조건, 시료에 따라 다릅니다)

* 온도측정 (9451) -10.0℃~99.9℃
: -10.0 ~ 39.9℃: ±0.45% rdg ±0.8℃
: 40.0 ~ 99.9℃: ±0.45% rdg ±1.5℃

[온도보정기능]
- 임의 온도 (9451 또는 방사 온도계) 임의 재질에서의 보정 저항치 환산 가능
(보정 온도 범위 -10.0 ~ 99.9℃)

[온도환산기능]
- 주위 온도. Coil 저항치에서의 Coil 온도 상승치 환산 기능

[그 외의 기능]
- Comparator, 최대 30가지 까지 설정 조건의 Save Load,
- 분류(BIN)측정(10분류), 통계 연산, Offset 전압 보정, Delay, Average

[외부 입출력]
- 출력: BCD, 측정 종료, Comparator 결과, Bin 결과, NG/Open Collector
- 입력: 설정 조건 선택, Trigger, Carry Plation), 0ADJ, Print/C-MOS

[전 원]
- AC 100 ~ 240V, 50/60Hz, 30VA max.

[SIZE.무게]
- 215W × 80H × 295Dmm, 2.6kg

[부속품]
- 9287 CLIP-TYPE LEAD× 1, 9451온도 PROBE× 1, 전원코드× 1, EXT I/O용 OS Connector× 1

[주 사 용 처]

- 저항기의 저항값 측정
- 코일·모터·트랜스등의 코일 저항 측정
- 릴레이·스윗치·연결기등의 접촉 저항 측정
- 팁 인덕터의 직류 저항 측정
- 프린트 기판의 패턴 저항 측정

Measurement Four-terminal resistance measurement
0.1µΩ(20 mΩ range) to 110.000 MΩ
Low power four-terminal resistance measurement
10µΩ(2 Ω range) to 2.00000 kΩ
Temperature measurement (Pt) -10.0 to 99.9°C
Temperature measurement (analog) 0 to 2V
Accuracy 70ppm of rdg ±15ppm of f.s.(2kΩ.20kΩ range slow Ω)
Functions Temperature correction, temperature conversion,
self calibration, measurement fault detection,
overflow detection, offset voltage compensation,
average, statistical calculation, key lock, save/load,
comparator, BIN measurement
Interface GP-IB, RS-232C, EXT-I/O
Power supply 100 to 240 V, AC 50/60 Hz
Dimensions, mass Approx. 215 mm(8.46 in)W × 80 mm (3.15 in)H × 295 mm(11.61 in)D,
2.6 kg(91.7 oz)
Accessories CLIP TYPE LEAD 9287 (1), TEMPERATURE PROBE 9451 (1),
Power Cord(1), EXT I/O Male Connector(1)
