[회로소자측정기]

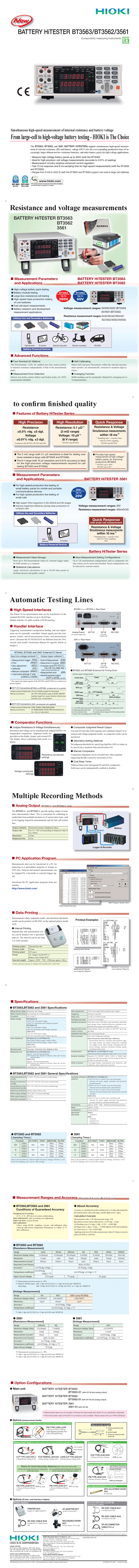

배터리 하이 테스터
모델명 :
|
|
·300V 까지의 다이렉트 측정에 대응(BT3563)
·고전압 배터리 팩/배터리 모듈의 생산 라인으로의 검사
·대형(저저항) 셀 검사
·다채로운 인터페이스로 고속 자동화 라인에 대응
※ 앙품 판정의 기준치는, 전지의 종류에 맞추어 개별 입력필요
기본 사양
|
BT3563, BT3563-01 |
BT3562, BT3562-01 |
| 최대 입력 전압 |
정격 입력 전압: DC ±300 V
대지간 최대정격 전압: DC 300 V |
정격 입력 전압: DC ±60 V
대지간 최대정격 전압: DC 70 V |
| 저항 측정 레인지 |
3mΩ (최대 표시3.1000mΩ, 분해가능 0.1μΩ,)~3000Ω레인지 (최대 표시 3100.0Ω, 분해가능 100mΩ), 7변환
측정 확실도: ±0.5% rdg. ±5 dgt. (30mΩ~3000Ω레인지EX.FAST시간은±3 dgt.(을)를 가산, FAST/MEDIUM시간은±2 dgt.(을)를 가산)
±0.5% rdg. ±10 dgt. (3mΩ레인지,EX.FAST시간은±30 dgt., FAST시간은 ±10 dgt.,MEDIUM시간은±5 dgt.(을)를 가산)
측정 소스 주파수: 1 kHz ±0.2 Hz. 측정 전류: 100 mA (3mΩ 레인지), ~10 μA (3000Ω 레인지), 개방 단자전압: 25 V peak (3/30mΩ 레인지), 7 V peak (300mΩ 레인지), 4 V peak (3Ω ~3000Ω레인지) |
| 전압 측정 레인지 |
DC 6V (분해가능 10μV)~ DC 300V (분해가능 1mV), 3변환 |
DC 6V (분해가능 10μV)~ DC 60V (분해가능 100μV), 2변환 |
| 측정 확실도: ±0.01% rdg. ±3 dgt. (EX.FAST시간은±3 dgt.(을)를 가산, FAST/ MEDIUM시간은±2 dgt.(을)를 가산) |
| 표시 |
저항 「31000」, 전압 「600000」 카운트LED |
| 샘플링 시간 |
EX.FAST: 4 ms, FAST: 12 ms, MEDIUM: 35 ms, SLOW: 150 ms
※게재치는 최고 속도시, 측정 항목·전원 주파수에 의한다 |
| 전측정 시간 |
응답 시간+ 샘플링 시간 ( 저항/ 전압과도 약10ms 의 응답 시간에 가 참고가격이며, 피측정물에 따라서 다릅니다) |
| 컴퍼레이터 |
판정: Hi/IN/Lo (저항, 전압 각각 독립 판정), 종합 판정 (PASS/ FAIL, 저항 판정 결과와 전압 판정 결과의AND연산), 화면 표시, 버저, 외부I/O에 출력 (오픈 컬렉터, 35 V, DC50 mA max.) |
| 아날로그 출력 |
BT3563-01, BT3562-01모델만
저항 측정치 (표시치 DC 0V~3.1 V) |
| 인터페이스 |
EXT I/O, RS-232C, 프린터 (RS-232C경유), GP-IB (-01모델) |
| 전원 |
AC100~ 240 V, 50/60 Hz, 30 VA max. |
| 치수 ·질량 |
215W × 80H × 295D mm, 2.4 kg |
| 부속품 |
전원 코드 ×1 | |
|
|
