  [부하시험기] 부하 장치(DC) : 4 모델

  모델명 : PLZ-U 시리즈

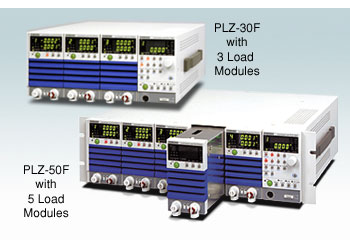

PLZ-U Series
유닛 타입 전자 부하 장치(DC) : 4 모델


PLZ-U시리즈는 정전류, 정저항, 정전압의 3개의 동작모드를 지니는 소형・고성능 다채널 전자 부하장치입니다. 장치(플러그인) 방식을 채용한 본기는 프레임(2 모델)와 부하장치(2 모델)의 전체 4 모델로 시리즈를 구성하고 있습니다.프레임은 PLZ-30F에서는 3 채널,PLZ-50F에서는 5 채널까지 부하장치를 실장할 수 있습니다.부하장치는 70UA(0V 입력 대응, 75W)와 150U(1.5V보다 동작, 150W)을 준비하고 있습니다.또한 병렬운전에 의해 전류 용량이나 전력 용량을 증가시킬 수 있어, 전력 용량은 75W로부터 750W(PLZ-50F로 PLZ150U를 5대를 설치한 경우)까지 조합하는 것이 가능합니다.GPIB, RS-232C의 통신기능이 표준 장비되어 있으므로, 각종검사시스템에의 편성이 용이하고 연료 전지, 2차 전지, DC/DC 컨버터, 스위칭 전원 등의 시험이나 다출력 전원 등의 시험에편리합니다.

특징

  • CC모드에서의 가동, 종료 Slew-rate 2.4A/µs (PLZ150U)
  • 3가지 영역 내장.최대 5자릿수까지 전압전류전력 측정 기능
  • 정전류, 정저항 모드에서는 전류 Slew-rate의 연속 변경 가능
  • 연료 전지의 단 셀 시험 시 필수인 0V 입력 지원
  • 각 유닛(채널)은 각각 독립 또는 연동 동작이 가능
  • 동일한 부하 유닛에서 최대 5대까지 병렬 운전 가능
  • 사용 빈도가 높은 각 동작 모드, 영역별로 3개 설정값 저장 가능
  • 각종 보호 회로 장착(과전압·과전류·과전력·과열·저전압·역연결)
  • GPIB/RS232C 인터페이스 지원
  • 외부에서 출력 ON/OFF 제어 가능

라인 업

모델 사양
PLZ70UA  0 〜 150V, 15A, 75W,기동 시간:10µs(기동 시간 환산)의 고속 응답、※ 블랭크 패널이 필요(PLZ-30F、PLZ-50F)
> 취급 설명서(영어)...
PLZ150U  1.5 〜 150V, 30A, 150W,기동 시간:10µs(기동 시간 환산)의 고속 응답、※ 블랭크 패널이 필요(PLZ-30F、PLZ-50F)
> 취급 설명서(영어)...
PLZ-30F  전자 부하 장치PLZ-U 시리즈용프레임、3 채널까지 부하장치를 실장할 수 있습니다、전후면 블랭크 패널×2
> 취급 설명서(영어)...
PLZ-50F  전자 부하 장치PLZ-U 시리즈용프레임、5 채널까지 부하장치를 실장할 수 있습니다、전후면 블랭크 패널×4
> 취급 설명서(영어)...

옵션 (관련 제품)

Wavy for PLZ-U
Wavy for PLZ-U
시퀀스 작성 소프트웨어
PLZ-U시리즈용시퀀스 작성 소프트웨어더욱…

408J-101
408J-101
GPIB 케이블
GPIB 케이블,길이:약 1m

408J-102
408J-102
GPIB 케이블
GPIB 케이블,길이:약 2m

408J-104
408J-104
GPIB 케이블
GPIB 케이블,길이:약 4m

KRB3-PLZ-50F
브래킷
PLZ-50F용브래킷(inch 사이즈)더욱…

KRB150-PLZ-50F
브래킷
PLZ-50F용브래킷(mm 사이즈)더욱…

KRB3-PLZ-30F
브래킷
PLZ-30F용브래킷(inch 사이즈)、좌우 1쌍더욱…

KRB150-PLZ-30F
브래킷
PLZ-30F용브래킷(mm 사이즈)、좌우 1쌍더욱…
